一、方案依據

1、《建筑機電工程抗震設計規范》GB50981-2014

2、《建筑抗震設計規范》GB50011-2010

3.《建筑機電設備抗震支吊架通用技術條件》CJ/T476-2015

4、國家、省、市現行的其它建筑節能相關的法律、法規。

二、方案范圍

1、室內大于或等于DN65給水、排水、消防水。

2、8度、9度地區的高層建筑的給水、排水立管直線長度大于50米，直線長度大于100米管線。

三、方案要求

1、室內大于或等于DN65給水、排水、消防水抗震支撐最大設計間距12米，縱向抗震支撐最

大設計間距24米，柔性橋架上述參數減半。

2、管道兩端設置側向抗震支撐，抗震支撐間距超過最大設計間距時，應在中間增設抗震支撐。

3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。

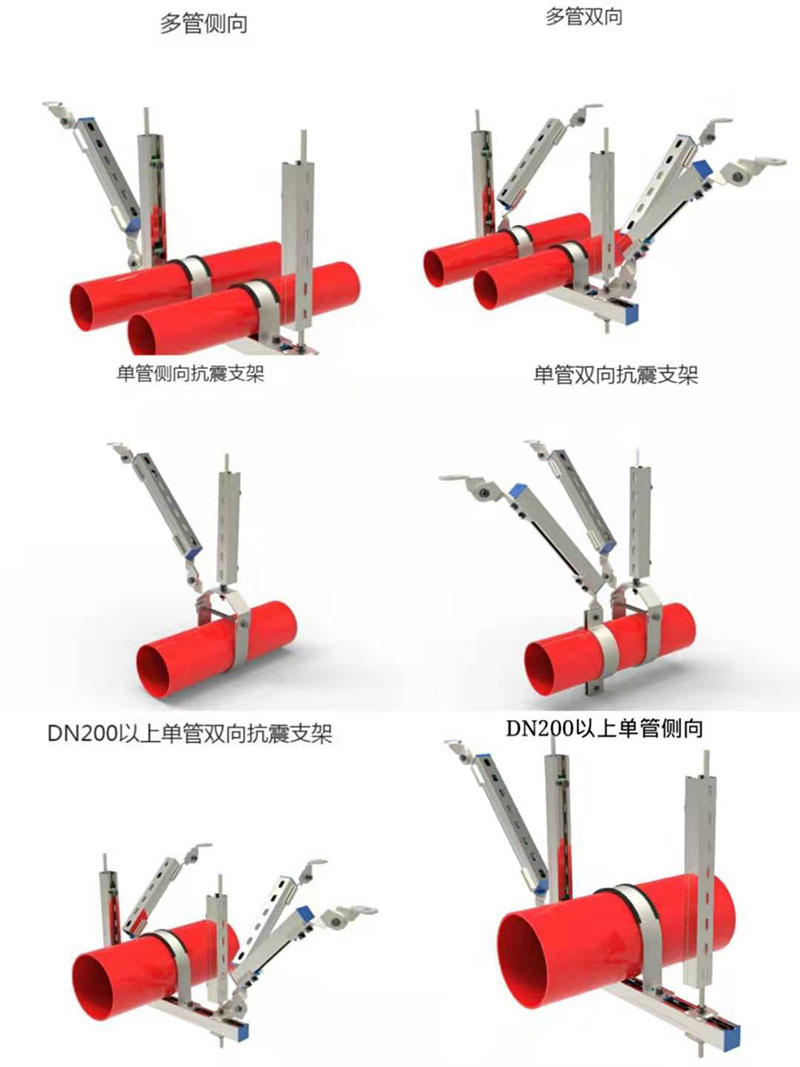

4、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。

5、實際間距需經計算進行調整。

6、節點分布需考慮管徑轉變和旁通等因素。

7、荷載及長細比將影響節點分布。
